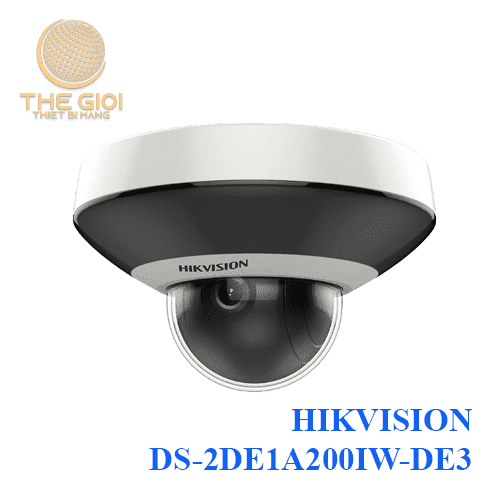

Camera IP Speed Dome hồng ngoại 2.0 Megapixel HIKVISION DS-2DE1A200IW-DE3

– Cảm biến hình ảnh: 1/3 inch progressive scan CMOS.

– Độ phân giải camera ip: 1920 × 1080@25fps.

– Độ nhạy sáng: Color: 0.005 Lux @(F1.6, AGC ON); B/W: 0.001 Lux @(F1.6, AGC ON); 0 Lux with IR.

– Chuẩn nén hình ảnh: H.265+/H.265.

– Zoom số: 16x.

– Tầm quan sát hồng ngoại: 15 mét.

– Chức năng chống ngược sáng thực 120 dB WDR, 3D DNR, HLC, EIS, Regional Exposure, Regional Focus.

– Hỗ trợ 1 cổng Audio ngõ vào, 1 cổng Audio ngõ ra.

– Hỗ trợ khe cắm thẻ nhớ Micro SD/SDHC/SDXC, lên đến 256GB.

– Tính năng thông minh: Phát hiện khuôn mặt, đột nhập khu vực cấm, vượt hàng rào ảo, phát hiện di chuyển đồ vật, phát hiện hành lý không chủ, phát hiện âm thanh lớn,…

– Tiêu chuẩn chống bụi và nước: IP66 (thích hợp sử dụng trong nhà và ngoài trời).

– Hỗ trợ cấp nguồn qua mạng PoE (Power over Ethernet).

– Nguồn điện: 12 VDC & PoE.

Danh mục: , Thẻ: ,

Đặc tính kỹ thuật

Model DS-2DE1A200IW-DE3
Camera
Image Sensor 1/3 inch Progressive Scan CMOS
Min. Illumination Color: 0.005 Lux @(F1.6, AGC ON)
B/W: 0.001 Lux @(F1.6, AGC ON)
0 Lux with IR
Shutter Speed 1/1 s to 1/30,000 s
Slow Shutter Yes
White Balance Auto/Manual/ATW/Indoor/Outdoor/Daylight lamp/Sodium lamp
Day & Night IR Cut Filter
Digital Zoom 16x
Privacy Mask 24 programmable privacy masks
Focus Mode Auto/Semi-automatic/Manual
WDR 120 dB WDR
Lens
Focal length 2.8 mm, 4 mm, optional
Working Distance 2.8 mm: > 0.7 m; 4 mm: > 1 m
FOV 2.8 mm: horizontal FOV: 114°, vertical FOV: 62°, diagonal FOV: 135°
Aperture F1.6
Pan & Tilt
Pan Range 0° to 330°
Pan Speed Configurable, from 0.1°/s to 100°/s, Preset speed: 100°/s
Tilt Range Tilt: 0°~90°
Tilt Speed Configurable, from 0.1°/s to 100°/s, Preset speed: 100°/s
Network
Ethernet 10Base -T, /100Base-TX, RJ45 Connector
Max.Image Resolution 1920×1080
Video Compression Main Stream: H.265+/H.265/H.264+/H.264
Sub-Stream: H.265/H.264/MJPEG
Third Stream: H.265/H.264/MJPEG
Audio Compression G.711alaw/ G.711ulaw/ G.722.1/ G.726/ MP2L2/ PCM
Mini SD Card Built-in memory card slot, support Micro SD/SDHC/SDXC, up to 256 GB
Input & Output
Audio Input 1-ch audio input
Audio Output 1-ch audio output
General
Power Supply 12 VDC & PoE
Power Consumption Max. 12W
IR Range up to 15m
Material Aluminum alloy, PC, PC+ABS
Protection Level IP66
Dimensions Φ 124.3 × 76.9 mm
Weight 450g
